3D Form Inspect - Программное Обеспечение Компании m&h
3D Form Inspect - Программное Обеспечение Компании M&H - Оригинальная Версия - Лидер Рынка С 2002 Года!

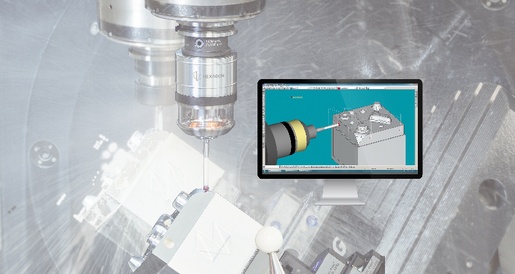

Надежное решение для Вашего успеха! Измерение и контроль качества непосредственно на станке становятся все важнее для успешного производства. Это экономит время, обеспечивает надежность и повышает качество. Благодаря 3D FORM INSPECT от m&h можно быстро и просто получить данные о геометрических элементах и формах по всем сторонам и по всем осям изделия непосредственно на обрабатывающем станке, а также протоколировать результаты измерений. Это экономит время, обеспечивает надежность и повышает качество.
3D Form Inspect – Проще быть не может
Определение контрольных точек
Контроль столкновения на экране
Создание программы измерения и ее автоматическая
передача в систему управления ЧПУ
Измерение на станке
Анализ результатов измерения
Немедленная доработка без потерь времени
Документирование достигнутого качества
Удобство использования
Понятный интерфейс для облегчения работы
Практичные измерительные функции, предназначенные для оператора станка
Автоматический перенос измерительных программ и результатов измерений
Особенности и преимущества
Универсальность применения
Мощный фильтр импорта для данных CAD
Доступно практически для всех систем ЧПУ
Снижение расходов – повешение конкурентоспособности
Оптимальное определение нулевой точки детали в соответствии с контуром детали
Оценка результата непосредственно после обработки
Нет необходимости транспортировки на измерительный станок
Возможна немедленная доработка или повторная наладка
Нет простоя станка из-за отсутствия результатов измерений
Документирование качества Измерение и протоколирование в автоматическом процессе
Высочайшая точность
Измерительный датчик m&h в сочетании с патентованной системой калибровки гарантирует высочайшую точность
Однократное размещение массива точек на блоке калибровки
Векторная калибровка для самых сложных задач
Калибровка по детали для высоких требований к скорости и точности
Понятный протокол измерений
Графическое представление результатов измерений на экране
Свободно настраиваемое окно результатов
Протоколы измерений в форматах Excel, Word или HTML
Интерфейс для подключения других программ оценки
Поддержка осей 4 и 5
Измерение детали со всех сторон в позиции обработки, на поднутрениях или косо расположенных участках
Корректировка кинематических ошибок круговых и поворотных осей
Максимальная точность благодаря патентованной компенсации ошибок поворота
Определение кинематических ошибок 4-й и 5-й оси с помощью калибровочного шарика или детали
Расчетные отклонения учитываются в процессе измерения
Прочие функции
Поддержка крестовых щупов
Использование и управление несколькими датчиками при измерении
Управление группами точек измерения с помощью различных схем обзора на экране
Конфигуратор измерительного датчика для всех задач измерения
Универсальный интерфейс для систем управления заданиями
Функция Best-Fit
Оптимизация колебаний положения путем поворота и смещения детали
Используется для быстрой установки детали в наилучшую позицию обработки
Быстрое повторное зажатие форм при необходимости ремонта
Определение положения и нулевой точки после измерения
